着陆器悬停任务

任务介绍

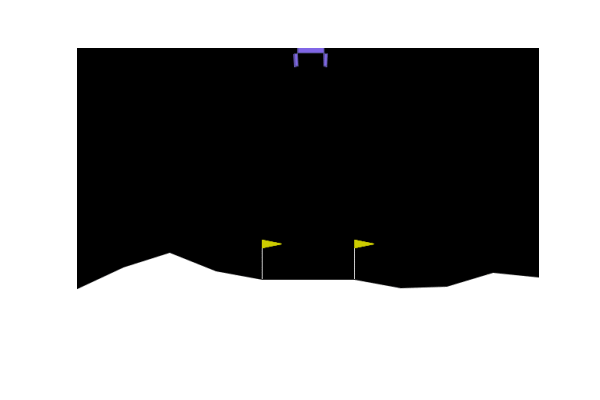

example-of-lander_hover

着陆器悬停环境是对Gym中月球着陆器环境的改造，任务的目标从着陆改为在月球表面悬停。此环境是 Box2D环境的一部分。

项目	描述
Action Space	Discrete(4)
Observation	Shape (4,)
Observation	High [1.5 1.5 5. 5.]
Observation	Low [-1.5 -1.5 -5. -5.]

这是一个经典的火箭轨道优化问题。根据Pontryagin的最大值原理，以完全打开或关闭发动机为最佳的动作选择。根据该原理，动作是离散的：发动机打开或关闭。悬停目标点始终位于坐标(0,1)。另外，状态向量的前两个维度是坐标值，并且设定着陆器携带无穷多的燃料。

着陆器从顶部中心开始，向其质心施加随机初始力。随机初始力将使着陆器具有随机初始速度。如果发生以下情况，则当前任务会被强行停止：

着陆器坠毁（着陆器的身体与月球表面接触）；
着陆器离开窗口（坐标： $x$ 轴大于 1 或小于 -1）；
达到 400 步的时间步长；
着陆器没有唤醒。根据 Box2D 的定义，这样的着陆器没有任何位移变化并且也没有和其他物体产生碰撞：
- 当 Box2D 确定一个物体（或一组物体）已经静止休眠时，此时 CPU 开销非常小。
- 如果一个物体清醒并与休眠中的其他物体产生碰撞，则会唤醒休眠中的物体。

动作空间

动作空间中有四个独立的动作可用：不做任何动作、启动左引擎、启动主引擎和启动右引擎。

观察空间

状态是一个4维矢量，包括：着陆器的 $X$ 轴坐标，着陆器的 $Y$ 轴坐标，着陆器的 $X$ 轴线速度，着陆器的 $Y$ 轴线速度。

任务目标

悬停目标点位于（0,1）。如果着陆器的 $x$ 和 $y$ 坐标的偏差小于0.2。则着陆器悬停被认可是成功的，并获得10分的奖励，否则将受到0.3分的惩罚。

python

if abs(state[0]) <= 0.2 and abs(state[1]-1) <= 0.2:
   reward = 10
else:
   reward = -0.3

训练模型

REVIVE 是一个历史数据驱动的工具。根据文档教程部分的描述，在摆杆任务上使用 REVIVE 可以分为以下几步：

收集任务的历史决策数据。
构建决策流图和数组数据：
- 结合业务场景和收集的历史数据构建决策流图和数组数据。
  - 决策流图主要描述业务数据的交互逻辑，使用 .yaml 文件存储。
  - 数组数据存储了决策流图中定义的节点数据，使用 .npz 或 .h5 文件存储。
定义奖励函数：
- 有了上述的决策流图和数组数据，REVIVE已经可以进行虚拟环境模型的训练。但为了获得更优的控制策略，需要根据任务目标定义奖励函数。
  - 奖励函数定义了策略的优化目标，可以指导控制策略将摆杆倒立在固定点上。
开始虚拟环境模型训练和策略模型训练：
- 定义完决策流图、训练数据和奖励函数后，可以使用REVIVE开始虚拟环境模型训练和策略模型训练。
上线测试：
- 最后将REVIVE训练的策略模型进行上线测试。

收集历史数据

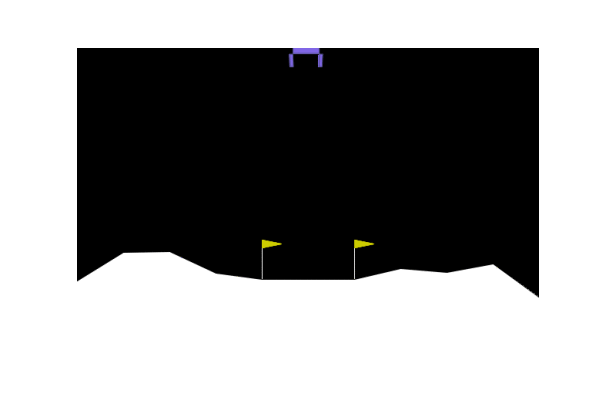

我们使用基于坐标信息的控制策略来模拟历史决策过程收集数据。具体而言，基于坐标信息的控制策略会根据当前的着陆器的位置偏离目标位置的程度给出相应的动作，以控制着陆器尽可能的靠近目标位置。控制效果如下图所示：

example-of-rule_result

定义决策流图和准备数据

完成历史数据收集后，我们就需要根据业务场景来构建决策流图和数组数据。决策流程图准确地定义了数据之间的决策因果关系。在着陆悬停任务中，我们可以观察到着落器的相关状态信息。状态是一个4维矢量，包括：着陆器的 $X$ 轴坐标，着陆器的 $Y$ 轴坐标，着陆器的 $X$ 轴线速度，着陆器的 $Y$ 轴线速度。动作空间中由四个独立的动作构成：不做任何动作、启动左引擎、启动主引擎和启动右引擎。

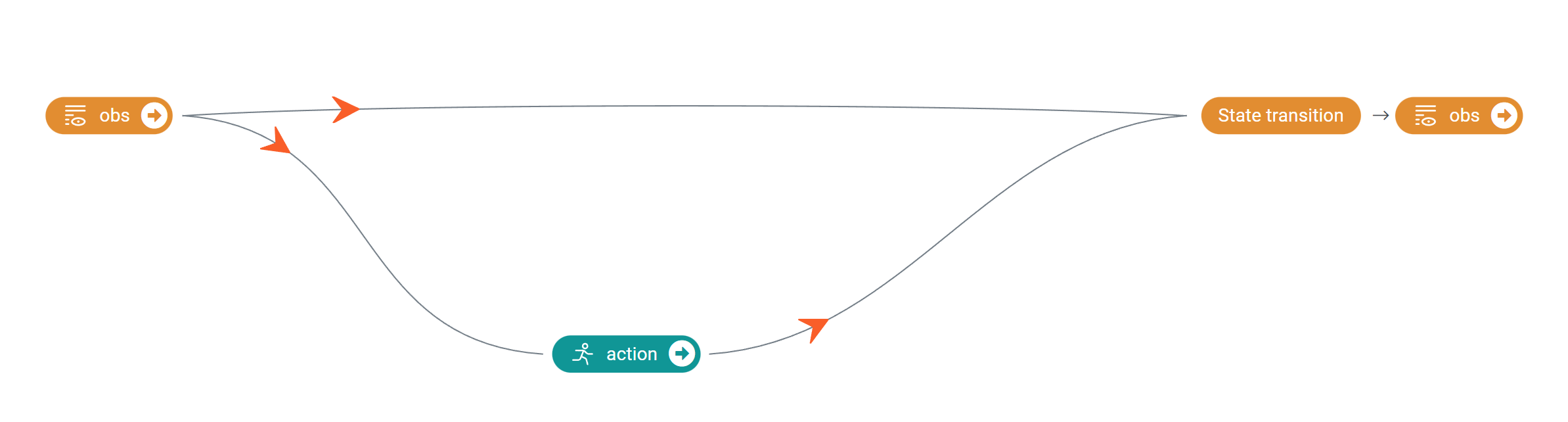

基于对业务的理解，我们构建了如下决策流图，决策流图包含3个节点，其中 obs 节点代表了着陆器的状态， action 节点代表着陆器动作， next_obs 节点代表着陆器下一时刻的状态。从 obs 节点到 action 节点边表示着陆器的动作应仅由着陆器状态决定，而从 obs 节点和 action 节点到 next_obs 节点的表明着陆器下一时刻的状态受其当前时刻状态和控制动作的共同影响。

decision_graph of hover lander

上述决策流图对应的 .yaml 文件如下：

yaml

metadata:
  columns:
    - obs_0:
        dim: obs
        type: continuous
    - obs_1:
        dim: obs
        type: continuous
    - obs_2:
        dim: obs
        type: continuous
    - obs_3:
        dim: obs
        type: continuous
    - action:
        dim: action
        type: category
        values: [0, 1, 2, 3]

  graph:
    action:
      - obs
    next_obs:
      - obs
      - action

在准备决策流图的过程中我们也将原始的数据转换为 .npz 文件进行存储。

定义决策流图和准备数据的更多细节描述可以参考准备数据章节的文档介绍。

定义奖励函数

奖励函数的设计对于学习策略至关重要。一个好的奖励函数应该能够指导策略向着预期的方向进行学习。REVIVE支持以python源文件的方式定义奖励函数。

悬停目标点位于（0,1）。如果着陆器的 $x$ 和 $y$ 坐标的偏差小于0.2。则着陆器悬停被认可是成功的，并获得10分的奖励，否则将受到0.3分的惩罚。下面展示了将着陆器悬停环境提供的任务目标转换为REVIVE所需的奖励函数。

python

import torch
from typing import Dict

def get_reward(data : Dict[str, torch.Tensor]):

   return torch.where((torch.abs(data["next_obs"][...,0:1]) < 0.2) \&
                      (torch.abs(data["next_obs"][...,1:2] - 1) < 0.2), 10,-0.3)

定义奖励函数的更多细节描述可以参考定义奖励函数章节的文档介绍。

训练控制策略

REVIVE已经提供了训练所需的数据和代码，详情请参考 REVIVE 源码库。完成REVIVE的安装后，可以切换到 examples/task/LanderHover 目录下，运行下面的Bash命令开启虚拟环境模型训练和策略模型训练。在训练过程中，我们可以随时使用tensorboard打开日志目录以监控训练过程。当REVIVE完成虚拟环境模型训练和策略模型训练后。我们可以在日志文件夹（logs/<run_id>）下找到保存的模型（ .pkl 或 .onnx）。

bash

python train.py \
    -df data/LanderHover.npz \
    -cf data/LanderHover.yaml \
    -rf data/LanderHover.py \
    -rcf data/config.json \
    -vm once \
    -pm once \
    --revive_epoch 1000 \
    --ppo_epoch 500 \
    -run_id revive

训练模型的更多细节描述可以参考训练模型章节的文档介绍。

测试模型

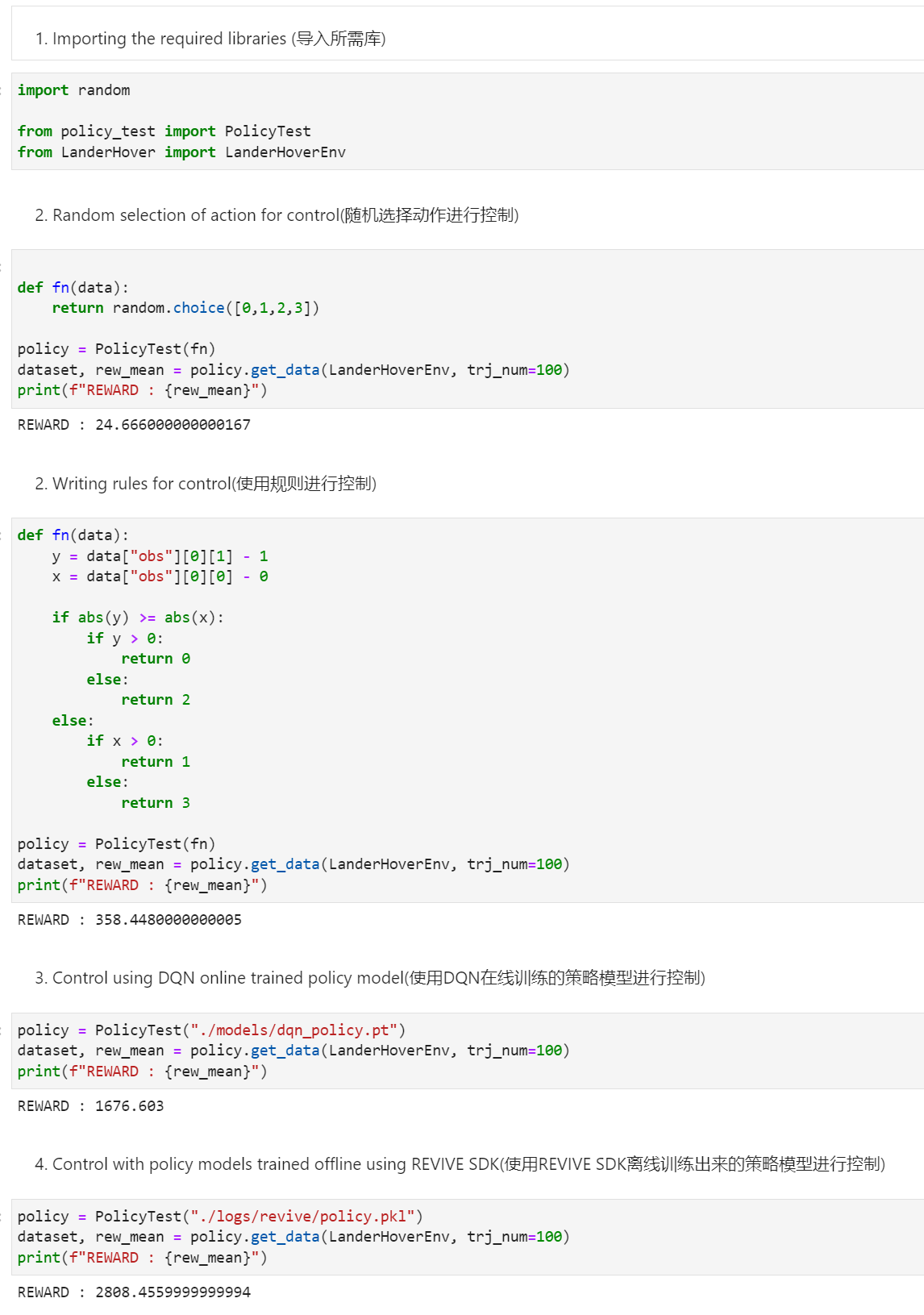

训练完成后，可以使用REVIVE SDK提供的 jupyter notebook 脚本在着陆器悬停任务中进行策略的控制效果测试。详情可以参考 jupyter notebook。

example-of-jupyter_plt

由上述测试结果可知，用于采样数据的基于规则策略的轨迹奖励均值是358，使用REVIVE训练得到的控制策略的轨迹奖励均值可以达到2808，策略控制效果提升是非常明显的。

不同策略的控制效果展示

下面动画显示了使用不同策略进行控制的效果。

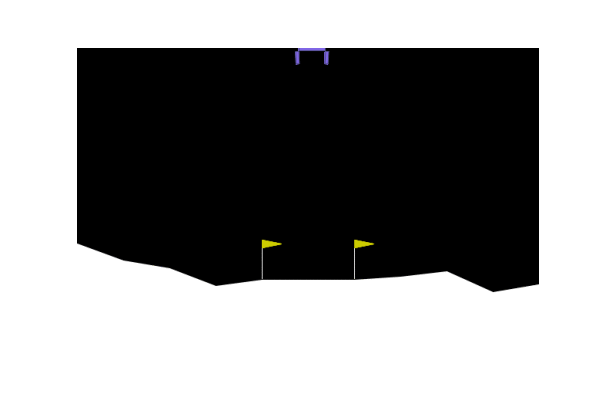

策略1：随机选择动作进行控制

example-of-random_result

策略2：根据坐标信息通过特定规则进行控制（采样数据所用的策略）

example-of-rule_result

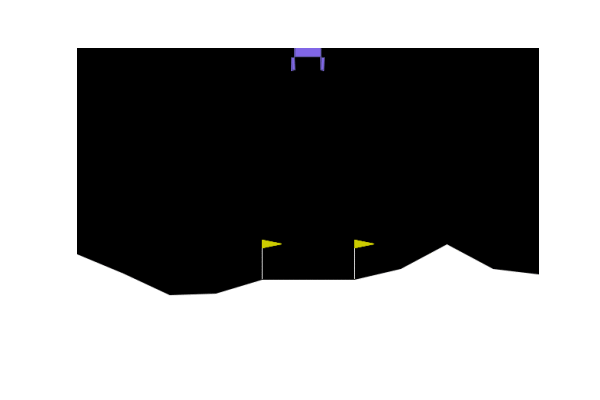

策略3：使用DQN算法在线训练的策略进行控制

example-of-result_dqn

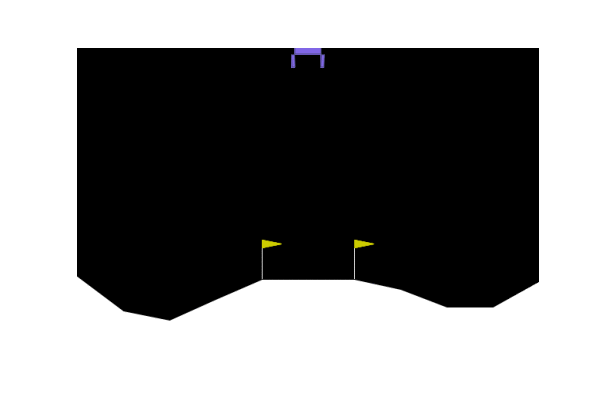

策略4：通过使用REVIVE SDK离线训练策略进行控制

example-of-revive_result
